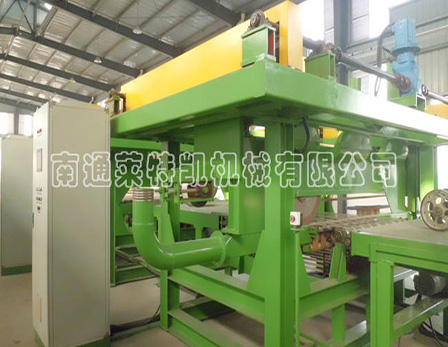

巖棉設備——數控飛鋸
由定徑部分出來的管子按焊管的速度前進時，通過數控飛鋸的測速裝置進入飛鋸小車，飛鋸切割是在運動中進行的，因切割時切入運動跟蹤焊管的運動速度，所以，切割裝置是安裝在飛鋸的小車上的，小車下面四個輪子能在飛鋸床身上沿軌道運動，而小車通過鉸鏈與飛鋸傳動裝置中的長齒條連接，通過傳動電機帶動齒條作往復運動，而傳動電機通過編碼器的信號反饋,控制電機作正反向轉動。
小車的往復運動由定長發訊控制，電腦指揮傳動電機的正反向旋轉，經減速器，傳動箱長齒條，沿焊管運動軸線作運動。當焊管速度與傳動行走中的小車速度同步，且在同步運動中，通過電腦進行計算，鋼管尺寸達到設定長度后，夾緊氣缸推動夾具夾緊，并指揮鋸切氣缸動作，切斷后鋸片返回，返回后發訊，運行小車返回原位，這一套運動裝置是靠電氣接近開關和氣缸，齒條機械傳動，以及光電編碼器來控制的。
本機組的熱點：
管子成形定型后進入切斷工位，切斷小車由低慣量直流電機、減速器、萬向軸、齒輪齒條驅動，置于工件上的檢測輪帶動旋轉編碼器旋轉測長檢速，跟蹤系統在短時間內響應，準確跟蹤焊管速度，按設定的長度定尺切斷?？刂葡到y(tǒng)方便地監控飛鋸機的運行狀態，并根據運行波形調整在線參數，驅動模塊采用：德國西門子6RA28。床身為圓柱導軌結構。
